Přemýšlíte nad stavbou rodinného domu, nebo už jste začali? Ať už si vyberete nás či jinou profesionální elektroinstalační firmu, pokusíme se Vám zde objasnit problematiku nově vznikající elektroinstalace. Definujeme jednotlivé kroky celého procesu elektrifikace Vašeho nového domu, upřesníme co všechno do elektroinstalace patří, popíšeme na co by jste si měli dát pozor a pomůžeme Vám s rozhodnutím jaký typ elektroinstalace si vybrat.
Projekt elektroinstalace
Počátkem elektroinstalace je projekt, ten bývá často jen stručný, součástí zkrácené prováděcí dokumentace. Neřeší se v něm většinou slaboproudé rozvody a mnohdy ani všechny silové obvody. Tento projekt lze doopravit a doplnit v něm změny později. V případě, že máte projekt elektroinstalace, který je vypracován dle Vašich skutečných představ, máte jednu starost za sebou. V opačném případě Vám kvalitní elektroinstalační firma zpracuje projekt dle Vašich konkrétních požadavků. Projektantem vytvořená elektro dokumentace, která je vyhotovena na základě konzultací s elektro firmou, která bude elektroinstalaci provádět, je vždy to nejlepší.
Cenová nabídka
Cenová nabídka může být tvořena dle projektu, nebo častěji
dle skutečných požadavků investora na elektrifikaci jeho domu. V
tomto případě je před cenovou nabídkou nezbytná osobní schůzka v
místě stavby (tento způsob preferujeme). Návštěva elektroinstalační
firmy je nejvhodnější v čase, kdy jsou dostavěny příčky. S
elektrikářem si projdete celý dům a s jeho pomocí (jsou zde jisté
zkušenosti) vznikne podklad pro reálnou cenovou nabídku. Pozvěte si
více elektroinstalačních firem ať máte z čeho vybírat. Cenové
nabídky se mohou značně lišit a každá by měla
obsahovat počet obvodů v instalaci (každý obvod má svůj jistič), počet zásuvek a vypínačů,
kde bude uveden výrobce a designová řada. Ujistěte se, že veškeré
práce budou provádět pouze elektrikáři s odpovídající kvalifikací,
zeptejte se jak dlouho budou trvat jednotlivé etapy
elektroinstalace. Samotný nástup elektroinstalační firmy je možný až
po hotových rozvodech vody, topení, plynu a kanalizace, jinak
riskujete poškození kabeláže na které se mnohdy přijde až při
kompletaci elektroinstalace. Důležité jsou také reference
elektroinstalační firmy, například fotografie z jiných akcí Vám
mohou pomoci při výběru. Protože jde hlavně o bezpečnost, je způsob
provedení to nejdůležitější. Například domovní rozvaděč musí být
přehledný, každý vodič řádně označený a jednotlivé dráty vyrovnané.
Často je však realitou jedno velké drátěné hnízdo, ve kterém se už
nikdo v budoucnu nevyzná. Je nepřípustné, aby kabely byly taženy
šikmě v podlahách, ve zdech a stropech. Norma jasně vymezuje kde a
jak mohou být kabely uložené. Často se setkáváme, že firmy nedbale
protahují a nechávají ležet kabely na ostrých hranách kovové
konstrukce určené pro sádrokarton. Často nedodržují svislé a
vodorovné zóny pro umístění kabelů jen proto, aby si usnadnili práci
a ušetřili materiál. Takto provedená elektroinstalace se stává
nebezpečnou a ohrožuje Vás i Vaší rodinu na životě. Kvalitě
provedení díla tedy většinou koresponduje i cena. Jděte raději
zlatou střední cestou, ani drahé, ani levné, to se povětšinou
vyplatí. Po odsouhlasení cenové nabídky a sepsání smlouvy o dílo, nastal čas
na takzvaně hrubou elektroinstalaci. Jak jsme již uváděli, samotná
elektrifikace domu, může začít až po hotové hrubé instalaci topení,
vody, plynu a odpadů. Dle výkresové dokumentace se postupně dělají
zásuvkové a světelné okruhy. Dále pak slaboproudé obvody, do kterých

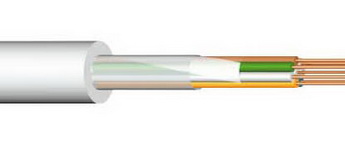

řadíme koaxiální (anténní), datovou - UTP a sykfy (PC, telefon,
domácí audio či video telefon nebo jen zvonek) a zabezpečovací
kabeláž.
Silová elektroinstalace - kabeláž:
Silová kabeláž je většinou tvořena kabely typu CYKY
případně CYKYLO. Kabel CYKYLO
se používá jen za předpokladu, že je
po celé jeho délce uložen ve zdivu (v omítce). Je to dáno jeho
jednoduchou izolací (je celkově náchylnější na poškození). Tento
kabel rozhodně nepatří do SDK (sádrokartonových) příček a podhledů).
Narozdíl od něj je kabel typu CYKY mnohem
odolnější. Je opatřen dvojitou izolací, která umožňuje jeho
instalaci do SDK konstrukcí. Je ho možné vést podél a skrze hořlavé
materiály, na stavbách nejčastěji dřevo a polystyren. Nejčastěji se
používá dvou, tří a pětivodičové provedení.
Vyrábí se v několika
barevných uskupení vodičů, to je vyjádřeno písmenem v označení
kabelu za pomlčkou. Kabely se dále rozdělují dle průřezu
jednotlivých vodičů. Každý kabel je určen pro něco jiného. Ve
většině případů platí, že pro světelné okruhy se požívají kabely s
průřezem 1,5mm2 - odjištěné 10A a pro zásuvky 2,5mm2 - odjištěné
16A.
Silová elektroinstalace - obvody:
Domovní elektroinstalace se skládá z mnoha elektrických obvodů, každý obvod má svůj samostatný jistič. Jeden zásuvkový okruh může napájet maximálně deset zásuvek (jednoduchých, vícenásobných nebo dvojitých). Je třeba si uvědomit, že jeden zásuvkový obvod je možné zatížit jedním nebo několika spotřebiči o celkovém příkonu 3680W. To je dáno velikostí jističe pro daný okruh, což je v případě zásuvkového obvodu maximálně 16A (výpočet : 16A x 230V = 3.680W). Z tohoto důvodu, je například do kuchyně nutné vést několik samostatných obvodů, protože nároky kuchyňské techniky na spotřebu jsou jedny z nejvyšších. Neošizená elektroinstalace v domě bude vypadat například takto:
1.okruh: zásuvky koupelna 2.okruh: zásuvka pračka 3.okruh: zásuvka sušička 4.okruh: zásuvky ložnice 5.okruh: zásuvky dětský pokoj1 6.okruh: zásuvky dětský pokoj2 7.okruh: zásuvky obývací pokoj 8.okruh: zásuvky pracovna 9.okruh: terasa, chodba, zádveří 10.okruh: kuchyň - zásuvky nad pracovní deskou vlevo 11.okruh: kuchyň - zásuvky nad pracovní deskou vpravo 12.okruh: kuchyň - trouba, digestoř 13.okruh: kuchyň - mikrovlnná trouba 14.okruh: kuchyň - myčka 15.okruh: kuchyň - varná deska 400V 16.okruh: zásuvka plynový kotel 17.okruh: pomocné cirkulační čerpadlo vytápění 18.okruh: rozdělovač topení 19.okruh: cirkulační čerpadlo TUV 20.okruh: akumulace TUV (bojler) 21.okruh: vodárna 21.okruh: zásuvka data rack (PC síť) 22.okruh: zásuvka STA (zesilovač anténa) 23.okruh: EZS (alarm) 24.okruh: zásuvky garáž 25.okruh: zásuvka garáž 400V 26.okruh: zásuvka pohon garážových vrat 27.okruh: pohon vjezdových vrat 28.okruh: zásuvky zahrada 29.okruh: zahradní domek - rozvaděč DR2 30.okruh: bazénová technologie - rozvaděč DR3 31.okruh: světla zádveří, chodby, půda, tech.místnost 32.okruh: světla terasa, zahrada, garáž 33.okruh: světla obývací pokoj, pokoj1, pokoj2, ložnice, pracovna 34.okruh: světla wc, koupelna, kuchyň
Co okruh, to příslušný jistič. Standardní zásuvkové obvody 16A, světelné 10A. Pak zde máme okruhy jako například alarm, data, pohon vjezdových vrat, to jsou obvody, které mají jištění např. 2A, 6A nebo 13A. Výše bylo uvedeno, že na jeden okruh, jištěný 16A můžeme zapojit maximálně 10 zásuvek s přihlédnutím na zatížení obvodu. Proč tedy okruhy (cirkulační čerpadlo, ezs, STA, plynový kotel a další) nesloučit do jednoho? Jejich spotřeba je přeci minimální. Nedělá se to z důvodu 1) poruchy konkrétního zařízení a tím vyřazení všech z provozu, 2) možnosti vypnutí samostatného zařízení při jeho servisu, 3) ochrany jednotlivých spotřebičů optimálním jištěním, 4)možnosti dovybavení obvodu o časový modul či jiné externí ovládání okruhu. Světelné obvody v rodinném domě se pak rozdělují minimálně do třech okruhů. Už se Vám jistě stalo, že jedna prasklá žárovka vypnula světla v celém domě, což je dost nepříjemné. V případě, že rozdělíme světla do více okruhů a správně dimenzujeme jištění, nebude se toto stávat.
Silová elektroinstalace - provedení kabeláže a elektroinstalačních krabic:
Předtím než se začne pokládat a zasekávat kabeláž je vhodné
osazení (přisádrování) přístrojových krabic (elektroinstalační
krabice) do předem vykroužených (vysekaných) kapes ve zdivu.
Zásuvkové krabice se většinou usazují do výšky 25cm nad budoucí tzv.
čistou podlahou, krabice pro vypínače obvykle do výšky 125cm.
Elektroinstalační krabice lze sestavit pro použití vícenásobných
rámečků. Tyto rámečky se využívají jak u vypínačů tak zásuvek v

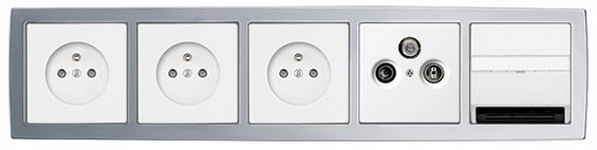

kombinaci s anténní a počítačovou zásuvkou. Vytvoříme tím vzhledný
set o několika komponentech. Nyní k samotnému vedení kabeláže. V
rodinných domech se kabeláž tzv. tahá nejvíce v podlahách, stejně
jako voda či topení, přináší to určité urychlení provedení celé
zakázky. Je třeba opět dbát na kvalitu provedení. Kabely jsou taženy
po tzv. hrubé podlaze u stěn a postupně vyvazovány do svazků
(nikdy ne šikmo a jen tak pohozené). Od rozvaděče k první zásuvce v okruhu,
pak k další atd. dle konkrétního obvodu. Světelné obvody od
rozvaděče do prvního vypínače daného okruhu. Z tohoto vypínače pak
do dalšího vypínače, ke světlu, podružnému vypínači atd.
Takto provedená kabeláž je náchylná na poškození v průběhu provádění
dalších profesí. Je tedy nutné zajistit kabelové trasy proti možnému
poškození například jejich přebetonováním tzv. vytvoření hrobečků.
Pozdější opravy kabelů v podlaze jsou v podstatě nemožné a vůbec
zjištění konkrétního místa poškození je velmi komplikované.
Silová elektroinstalace - osazení elektrického rozvaděče:
V poslední části hrubé silové elektroinstalace je osazení
rozvaděčové skříně. Zde je důležité zvolit správnou velikost
rozvaděče. Dle obvodů uvedených v našem případě, by byl vhodný
rozvaděč 72 modulů.
Jeden jednofázový jistič = jeden modul. Zde Vám
to možná opět nehraje, ve výčtu obvodů jsme uvedli 34 obvodů. Tak
proč nyní 72? Je to jednoduché, některé obvody jsou třífázové (varná
deska, podružný rozvaděč zahradního domku a bazénové technologie
nebo vodárny. Třífázový jistič = tři moduly. Každý rozvaděč musí
obsahovat také hlavní vypínač (3 moduly), minimálně jeden proudový
chránič ( 4 moduly). Dost často se do rozvaděčů montují přepěťové
ochrany ( 4 moduly). Dále zde máme ohřev TUV (bojler), který musí
být blokován ve vysokém tarifu (tzv. HDO režim) to sebou nese
přidání dalších prvků ( 2 moduly) atd. Při výpočtu velikosti
rozvaděče je vždy dobré nechat několik modulů v rezervě pro případné
pozdější rozšíření instalace. Tímto končí hrubá část silové
elektroinstalace v rodinném domě. Kabely jsou řádně označeny,
zapsány v dokumentaci a celá elektroinstalace nafocena. Dále
pokračujeme slaboproudou elektroinstalací.
Do slaboproudé elektroinstalace v rodinném domě zahrnujeme:
1) Anténní rozvody pro připojení televize, satelitů a rádií. Dále
audio rozvody pro domácí kina.
2) Počítačové rozvody pro připojení stacionárních domácích počítačů,
ale také již více rozšířených multimediální TV center s podporou
prohlížení internetových stránek. Do počítačových rozvodů dále
spadají i telefonní rozvody, které se v dnešní době řeší v podstatě
stejnou kabeláží a konektory jako počítače.
3) Slaboproudé rozvody rovněž zahrnují zvonek, audio-video dveřní
komunikaci.
4) Zabezpečovací rozvody pro napojení detektorů (magnetické,
infračervené, mikrovlnné, záplavové, detektory unikajícího plynu či
kouře), ovládacích panelů (klávesnic), sirén. Všechny výše uvedené
kabelové rozvody řadíme do slaboproudé elektroinstalace, protože na
vodičích je napětí maximálně pár desítek voltů.
Anténní rozvody – kabeláž

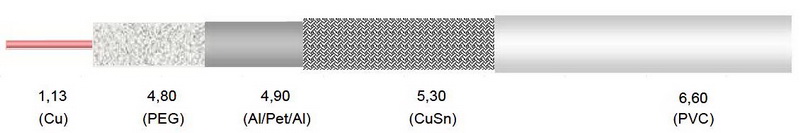

Koaxiální kabeláž, která se používá pro anténní rozvody se dělí
na několik skupin. Nebudeme zde dopodrobna popisovat všechny
kategorie. Každopádně zde opět platí, že šetřit na koaxiálním kabelu
není rozumné. Čím levnější kabel, tím větší útlum (horší převod
signálu) a horší televizní signál. V případě, že budete chtít
využívat satelitní služby, je kvalitní koaxiální kabel základ
nerušeného příjmu. Koaxiální kabel musí být vždy chráněn v celé jeho
délce trubkováním.
Anténní rozvody – instalace
Topologie vedení anténní kabeláže je nejčastěji do hvězdy. To
znamená, že od každé anténní zásuvky vedeme samostatný koaxiální
kabel do místa, kde bude později umístěn rozbočovač, zesilovač nebo
jiný anténní prvek. U rodinných domů je nejlepším místem pro
umístění těchto zařízení půda. Zde je možné instalovat slaboproudý
anténní rozvaděč. Vybavit ho zásuvkou 230V pro napájení případného
zesilovače. Měl by tu rovněž být samostatný zelenožlutý vodič
napojený na centrální uzemnění (slouží pro uzemnění skříně a všech
anténních komponent). Do anténního rozvaděče dále doporučujeme
přivést datový kabel UTP, přes který bude možné přivádět internet od
wifi poskytovatele v dané oblasti (viz. datové rozvody - instalace).
Anténní rozvaděč bude později propojen se zařízeními, které budou
umístěny na střeše domu (anténní tyči).
Audio rozvody – kabeláž a instalace
Rozvody audio v případě rodinných domů lze dělit na několik způsobů a podle toho volíme správnou kabeláž. Prvním je nečastěji používaný rozvod pro domácí kina. Zde volíme kabeláž s dostatečným průřezem (audio kabel min.2x1,5mm), aby nedocházelo ke zkreslování zvuku připojených reproduktorů. Podobným způsobem je řešen audio rozvod od takzvaných rádio modulů. Radiový modul může být montován do vícenásobného rámečku třeba společně s vypínačem v každé místnosti. Do podhledu se pak instalují reproduktory, které jsou opět připojeny dostatečným průřezem. Dalším způsobem je rozvod nezesíleného audio signálu, který se řeší dostatečně stíněnými audio vodiči. Zvuk je zesilován přímo na koncovém zařízení, což mohou být aktivní reproduktory zapuštěné do SDK podhledu. Audio kabely je nutné vždy chránit trubkováním.
Datové rozvody – kabeláž (připojení počítačů a telefonů) datové komponenty
Datové rozvody se liší v rychlosti přenosu, v rodinných domech
nejčastěji 100 nebo 1000 Mbit/s. Přenosová rychlost je dána použitou
kategorií všech komponent. Pro 100 Mbitové sítě se požívá komponent
(kabeláž, pc zásuvky, patch panely, konektory) v kategorii 5E
(cat.5E). V datových sítích rychlosti 1000 Mbit je to kategorie 6
(cat.6). Kabely se tedy dělí na kategorie 5E a 6, jsou to takzvané
UTP (nestíněný) případně FTP (stíněný) kabely v provedení licna nebo
drát. Datová kabeláž musí být vždy chráněna v celé její délce
trubkováním.
Datové rozvody - instalace
Topologie vedení datových rozvodů je nejčastěji do hvězdy (viz.
anténní rozvody - instalace). Tímto provedením je zajištěna plná konektivita použité kabeláže a komponent. Na straně
koncového zařízení je kabel ukončen datovou zásuvkou v designu celé
kompletace (zásuvky, vypínače apod.). Datová zásuvka se přidává do
vícenásobného rámečku spolu se zásuvkami 230V a případně anténní
zásuvkou. V takovéto aplikaci má kompletace elektroinstalace
celiství vzhled a nepůsobí rušivým dojmem. Všechny kabely jsou
svedeny do jednoho centrálního místa (technická místnost, pod
schodiště, do garáže a pod.). Kde se umístí rozvodná skříň (velikost
dle rozsahu datové sítě), kterou nazýváme RACK. Jednotlivé UTP
kabely jsou zakončeny konektorovou lištou (patch panel). Do skříně
RACK jsou později umístěna různá datová zařízení, která umožňují
komunikaci mezi počítači a internetem (switch, router, DSL modem
apod.). Do každé obytné místnosti je dobré vést alespoň jeden datový
kabel, doporučujeme však dva ukončené vždy ve dvojité počítačové
zásuvce a to pro možnost připojení dalších rozšiřujících zařízení.
Počítačová zásuvka by měla být u každého počítače, ale i televize a
kuchyně (je dobré přemýšlet trochu do budoucna). Minimálně jeden
kabel by měl být veden na střechu rodinného domu, vzniká tak možnost
připojení sítě k internetu přes wifi poskytovatele (vždy je jich
více) v dané oblasti (v satelitech někdy jediná možnost připojení k
internetu). Do skříně RACK se rovněž zavede telefonní kabel, který
bývá často ukončen na hranici pozemku. Samotné telefonní aparáty je
pak možno zapojit do počítačových zásuvek v jednotlivých
místnostech. Součástí každé skříně RACK musí být obvod 230V ukončený
zásuvkou.
Zabezpečovací rozvody - kabeláž
Nejčastěji se využívá kabelů typu Sykfy, které se vyrábějí s různými počty vodičů. Nejvhodnější je však používat kabeláž, doporučenou přímo výrobcem zabezpečovacího systému.
Zabezpečovací rozvody - instalace
Zabezpečovací rozvody (například u nového systému Jablotron JA-100) se provádějí systémem sběrnice (od první periferie ke druhé a dále). U starších zabezpečovacích systému se používá topologie hvězda. Umístění centrály volíme s ohledem na bezpečnost tak, aby nebyla pro zloděje na přímo dostupném místě. Nabízejí se prostory jako jsou například šatny, technické místnosti a prostory pod schodištěm.
Jak a co střežit zabezpečovacím systémem - pokračování rozvody
Nejlépe si to ukážeme na menším rodinném domu 4kk. Níže uvádíme seznam základních periférií.
1) magnetický kontakt vstupních dveří 1.NP 2) pohybové čidlo zádveří 1.NP 3) pohybové čidlo chodba 1.NP 4) pohybové čidlo kuchyň 1.NP 5) pohybové čidlo ob.pokoj 1.NP 6) detektor rozbití oken (skla) - ob.pokoj 1.NP 7) pohybové čidlo chodba 2.NP 8) pohybové čidlo pokoj1 2.NP 9) pohybové čidlo pokoj2 2.NP 10) pohybové čidlo pokoj3 2.NP 11) ovládání systému (klávesnice) zádveří 1.NP 12) vnitřní piezo siréna (chodba) 1.NP 13) venkovní zálohovaná siréna (fasáda - směrem do ulice)
Zabezpečovací systém můžeme dále rozšířit o další klávesnici,
která bude umístěna ve 2.NP a bude nabízet možnost částečně zajistit
dům ve smyslu střežení místností 1.NP v nočních hodinách. Dále
můžeme rozšířit instalaci o magnetické detektory všech oken a dveří,
detektory rozbití skla v každé místnosti. Vhodné je taky využití
požárních čidel v každém patře a detektoru unikajícího plynu v
kotelně. Nebo také detektory unikající vody v koupelnách,
technických místnostech, kuchyních a podobně.
Konec hrubé elektroinstalace - nyní omítky a podlahy
Tímto končí hrubá část silnoproudé a slaboproudé elektroinstalace v rodinném domě. Kabely jsou řádně označeny, zapsány v dokumentaci a celá elektroinstalace nafocena. Druhou částí elektroinstalace je takzvaná kompletace. Ta může začít po hotových omítkách (omítky a štuky) a nejlépe až po vymalování.
Kompletace silové elektroinstalace
Tím se rozumí montáž a zapojení vypínačů, zásuvek, vybavení
rozvaděče (jističe atd.), montáž ventilátorů (např. koupelny, WC a
technické místnosti) a osazení světelných vývodů objímky se
žárovkami či přímo svítidly (dle CN). Dnes opravdu široká nabídka
zásuvek a vypínačů, nabízí výběr z mnoha barev a tvarů, které už
nikterak neruší, naopak dotvářejí celkový vzhled domu.
Kompletace slaboproudé elektroinstalace
Montáž, zapojení anténních a datových zásuvek. Vybavení anténního rozvaděče, osazení tyče s anténou apod. Osazení a vybavení datového rozvaděče (skříně RACK). Montáž a nastavení zabezpečovacího systému. Namontování zvonku, audio či video telefonů.
Testování elektroinstalace - měření a výchozí revizní zpráva
Po kompletaci silové a slaboproudé elektroinstalace nastal čas na
její celkové proměření a otestování. Silovou elektroinstalaci měříme
a testujeme několika přístroji, zjišťuje se izolační odpor, odpor
samotného vedení, vybavovací časy apod. Výsledky tohoto měření jsou
zapsány ve výchozí revizní zprávě elektroinstalace. Jestliže jsou
výsledky měření a provedení elektroinstalace v souladu s normou je
instalace prohlášena za bezpečnou provozu. U slaboproudé instalace
se provádí test datové sítě (přenos dat), testovaní anténních
rozvodů (kvalita signálu), zabezpečovací systémy (testy čidel a
ovládání).
Předání elektroinstalace
Posledním krokem celé elektroinstalace je její samotné předání. Zaškolení majitele na ovládání a používání elektrických zařízení, zabezpečovacího systému apod. Předání dokumentace, výchozí revizní zprávy a záručních listů. Záruka na celé dílo standardně 24 měsíců (u nás 5 let). Upozornění majitele na povinnost provádět pravidelné revize elektroinstalace (viz.níže)
Pravidelné revize elektroinstalace rodinného domu
Vlastník objektu (majitel) - rodinného domu je ze zákona povinen zajišťovat pravidelné revize elektroinstalace. Perioda revize u rodinného domu je stanovena na 5 let. Revizi smí provádět pouze osoba s platným oprávněním revizního technika.
