Elektroinstalace v koupelně
Tomuto
tématu, jsme se rozhodli věnovat samostatnou stránku, protože špatně
provedená elektroinstalace v koupelně, je hazard se životem.
Bezpečná elektřina v koupelně
Provádíme úpravy a celkové rekonstrukce elektroinstalace v koupelnách. Dovybavení zásuvkových a světelných obvodů proudovými chrániči. Instalujeme elektrické podlahové vytápění, elektrické topné žebříky a infra zářiče. Provádíme kabelové přípravy a odborné připojení hydromasážních van, parních generátorů, bojlerů, kotlů a karem. V souvislosti s tímto, je dobré myslet na bezpečnost a vhodná je instalace také detektoru úniku CO2, čidlo úniku vody, či detekce úniku hořlavých plynů. Pro větší komfort pak instalace ozvučení a příjemného dekorativního LED osvětlení. Důležitá je také instalace vhodného odvětrání par a zápachů.
Níže se zaměříme na problematiku elektroinstalace v koupelnách
Jedná se o prostory s vysokou vlhkostí (stříkající či tryskající vodou, párou) a je jasné, že zásuvku, vypínač nebo světlo nelze umístit kde člověka napadne. Koupelny jsou striktně rozděleny do několika zón (viz.obrázek níže), pro každou zónu jsou jasně daná pravidla co lze či nelze v tomto místě instalovat. Elektroinstalace v koupelně se řídí normou ČSN 33 2000-7-701 a změny dle 2.edice. Níže se Vám pokusíme vysvětlit jak má bezpečná elektroinstalace v koupelně vypadat.

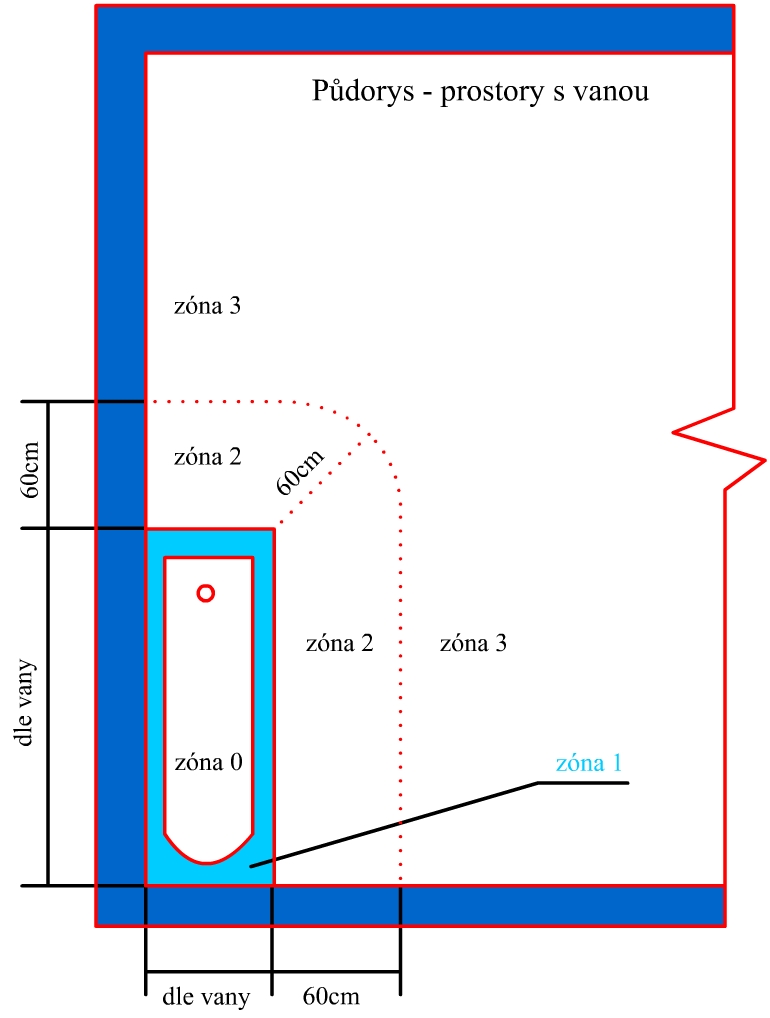

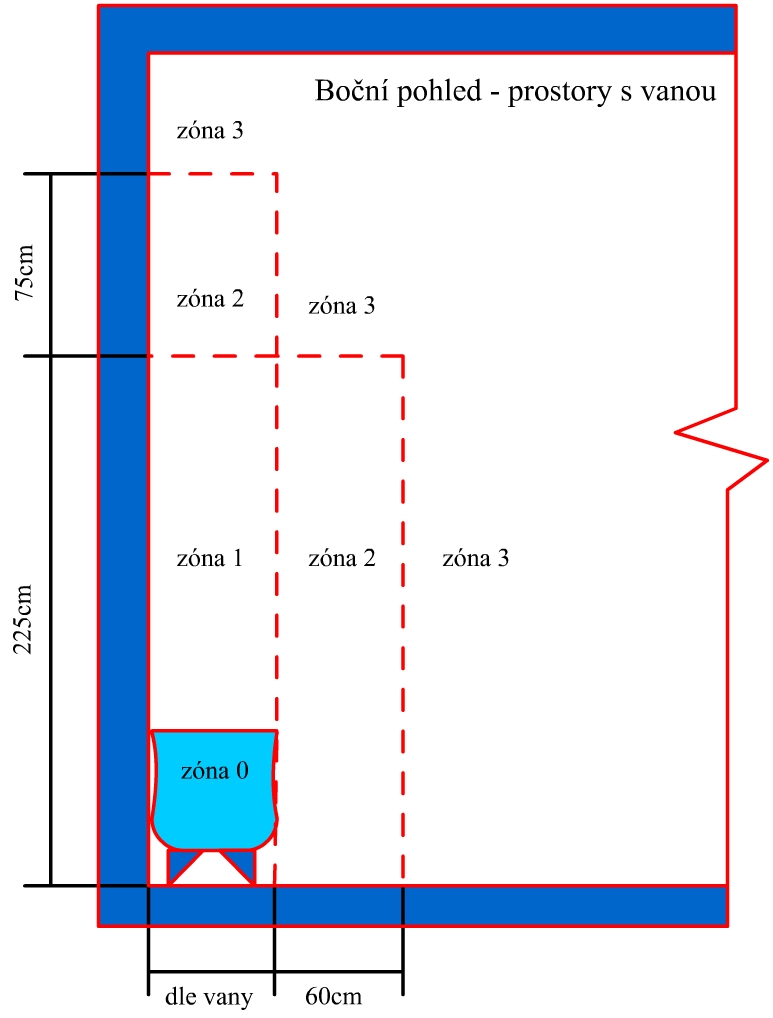

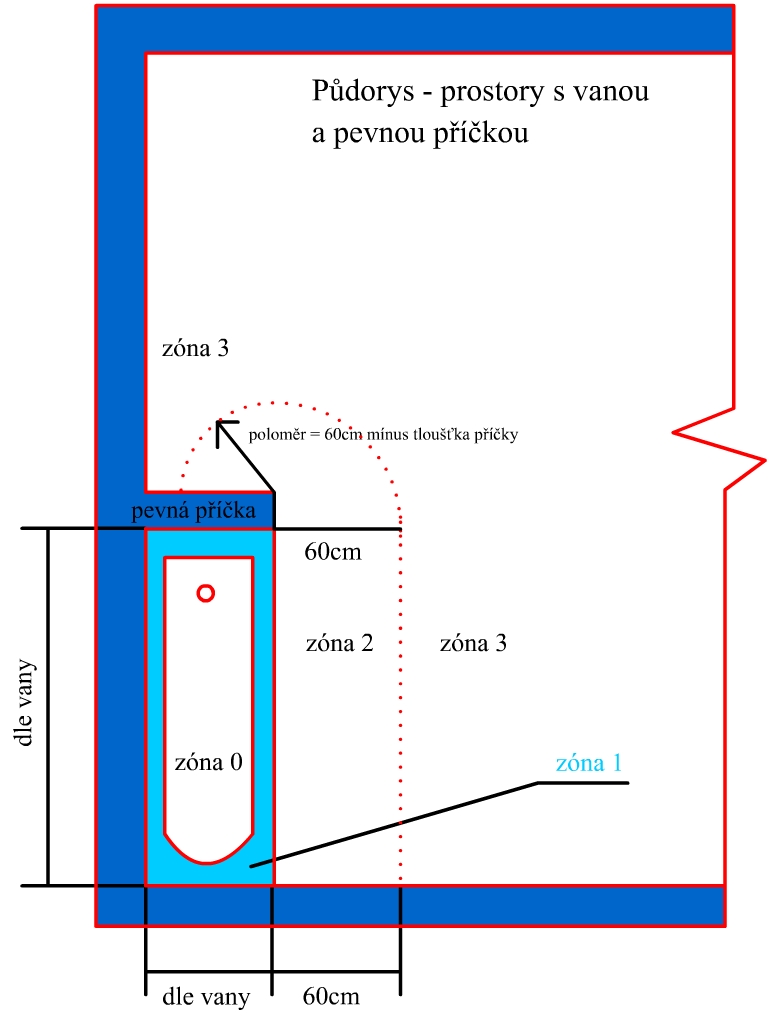

Koupelny elektroinstalace - předpisy pro koupelny (prostory s vanou), sprchové kouty a umývací prostory (výtah z normy). Vymezení prostor s vanou - určení zón elektroinstalace koupelny
Zóna: 0
Vnitřní prostor koupací vany
Zóna: 1
Prostor navazující na horní rovinu zóny 0 do výše 2,25m nad podlahou
Prostor pod vanou přístupný bez použití nástroje (neobezděná vana)
Zóna: 2
Prostor navazující na vnější stranu zóny 1 do vodorovné vzdál.0,6m a
v=2,25m nad podlahou
Prostor nad zónou 1 do výšky 3,00m nad podlahou (od 2,25m do 3,00m)
- zóna stříkání vody
Zóna: 3
Prostor navazující na vnější stranu zóny 2 (dále v celém prostoru
koupelny)

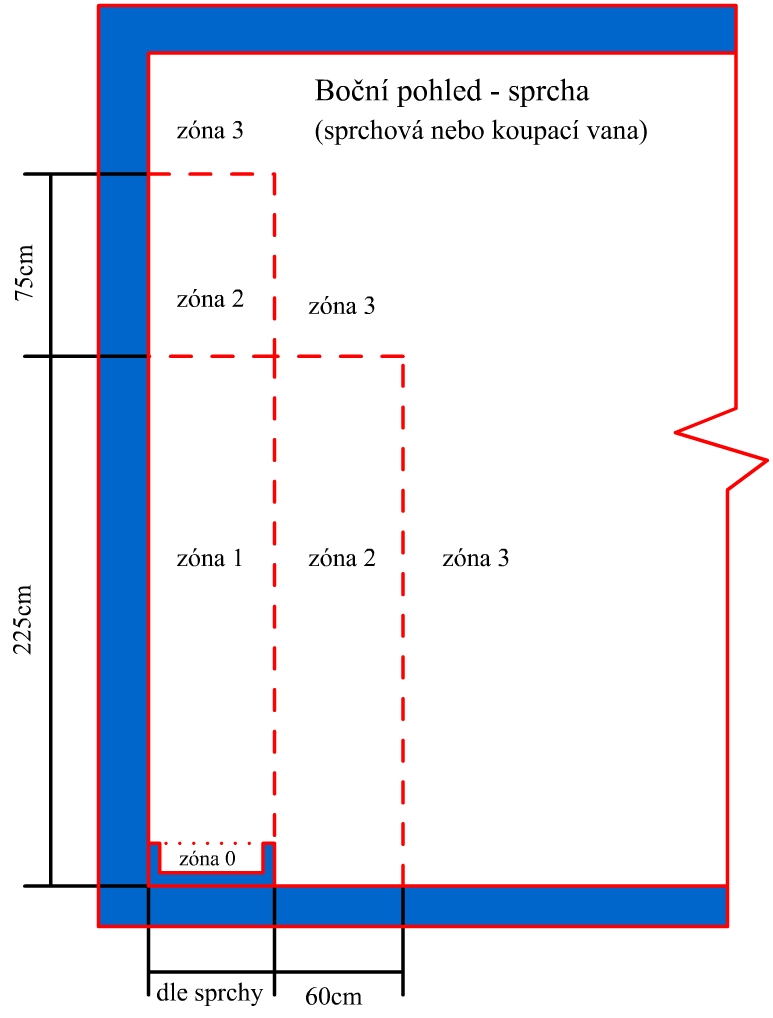

Vymezení prostor se sprchou - určení zón
Zóna: 0
Vnitřní prostor sprchové vany
Sprchové kabiny podlahové (bez sprchové vany) -prostor do výšky
0,05m nad podlahou
Sprchová hlavice snímatelná nebo pohyblivá -prostor shodný s
prostorem pro sprchování

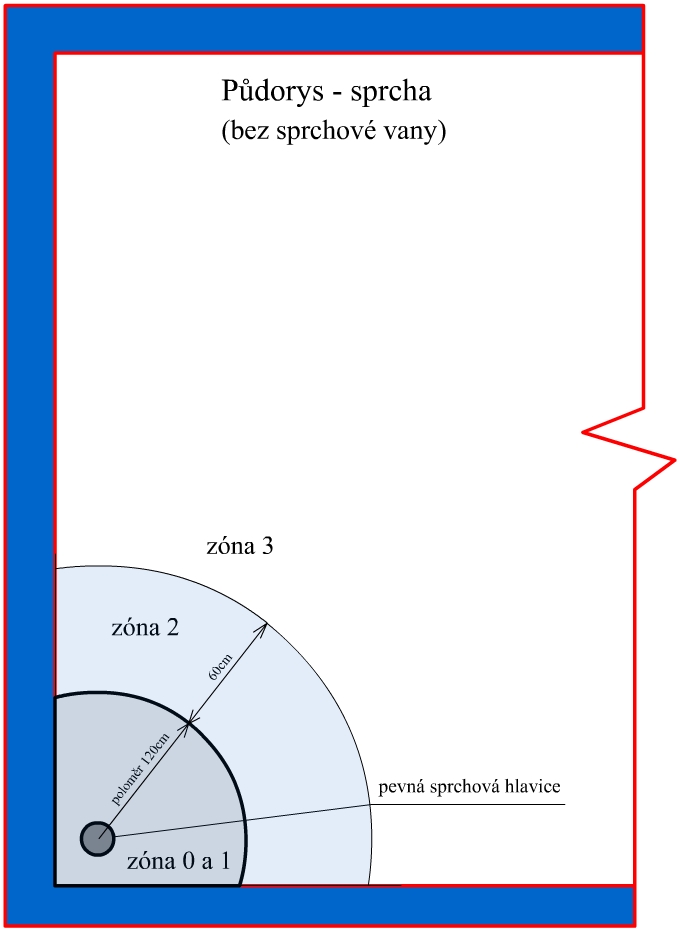

Sprchová hlavice nesnímatelná -prostor válce od sprch.hlavice dolů s
poloměrem 0,6m
Zóna: 1
Prostor navazující na zónu 0 do výše 2,25m nad
podlahou
Zóna: 2
Jako u van
Zóna: 3
Jako u van
Umístění zásuvek, vypínačů a ostatních elektro zařízení v
koupelnách dle zón (výtah z normy)
Výše jsme si vytyčili jednotlivé zóny a nyní určíme co do které zóny
patří (spínací a řídící přístroje)
Zóna: 0
Nelze instalovat žádný spínač nebo příslušenství
Zóna: 1
Nelze instalovat žádný spínač nebo příslušenství s výjimkou spínačů
obvodů SELV (AC12V a DC25V)
Zóna: 2
nelze instalovat žádný spínač nebo příslušenství zahrnující spínače
či zásuvky výjimkou:
- spínačů a zásuvek obvodů SELV (AC12V a DC25V) s tím, že zdroj je
instalován mimo zóny "0,1,2"
- jednotek napájející holící strojky (ČSN IEC 742 kap.2, od.1)
Zóna: 3
lze instalovat zásuvky, jsou-li chráněny: oddělovacím
transformátorem (ČSN 33 2000-4-41 čl.413.5.1) nebo pomocí SELV (ČSN
33 2000-4-41 čl.411.1) nebo samočinným odpojením od zdroje (ČSN 33
2000-4-41 čl.413.1) s použitím proudového chrániče se jmenovitým
vybavovacím rozdílovým proudem IΔn nepřesahujícím 30 mA.
Už víte jaké spínače, zásuvky a řídící přístroje do jednotlivých zón patří. Nyní vypíšeme ostatní zařízení. (výtah z normy)
Zóna: 0
může být instalováno pouze upevněné zařízení používající elektrický
proud, které může být účelně umístěno pouze v zóně 0 a musí
vyhovovat podmínkám této zóny. Dále uvedené požadavky se nevztahují
na upevněná zařízení používající elektrický proud, napájená pomocí
SELV v souladu s podmínkami článků 411.1 (ČSN 33 2000-4-41.) a
701.411.1.4.3.
Zóna: 1
V zóně 1 mohou být instalována pouze tato zařízení, používající
elektrický proud:
- ohřívače vody
- sprchová čerpadla
- jiné upevněné zařízení používající elektrický proud, které může
být účelně umístěno pouze v zóně 1, za předpokladu, že
a) je vhodné pro podmínky této zóny; a
b) napájecí obvod je vybaven doplňkovou ochranou proudovým chráničem
se jmenovitým vybavovacím
rozdílovým proudem nepřesahujícím 30 mA, v souladu s článkem
412.5.(ČSN 33 2000-4-41)
Zóna: 2
V zóně 2 může být instalováno pouze toto upevněné zařízení
používající elektrický proud:
- Zařízení používající elektrický proud, které je dovoleno v zóně 1.
- Svítidla, ventilátory, otopná zařízení a jednotky pro vířivé vany
vyhovující příslušným normám, za předpokladu, že jejich napájecí
obvody jsou vybaveny doplňkovou ochranou proudovým chráničem se
jmenovitým vybavovacím rozdílovým proudem nepřesahujícím 30 mA, v
souladu s 412.5.(ČSN 33 2000-4-41)
Elektrické otopné jednotky uložené do podlahy a určené pro vytápění
místnosti mohou být instalovány pod zónami 1, 2 a 3 za předpokladu,
že jsou zakryty uzemněnou kovovou mříží nebo uzemněným kovovým
pláštěm spojeným s místním doplňujícím pospojováním specifikovaným v
701.413.1.6.
Dále zde máme podmínky pro umývací prostory (umyvadlo, dřez)
Umývací prostor (spínací a řídící přístroje):elektroinstalace v
koupelně - umyvadlo a dřez (výtah z normy)
Zásuvky a spínače mohou být umístěny pouze vně umývacího prostoru:
jsou-li aspoň ve výši 1,2 m nad podlahou, mohou být umístěny těsně u
hranice umývacího prostoru. Jsou-li umístěny níže, musí být vzdáleny
svým nejbližším okrajem aspoň 0,2 m od hranice umývacího prostoru.
Přitom musí být dbáno i požadavků, které vyplývají z vnějších vlivů
v prostoru, v němž je umývací prostor umístěn.

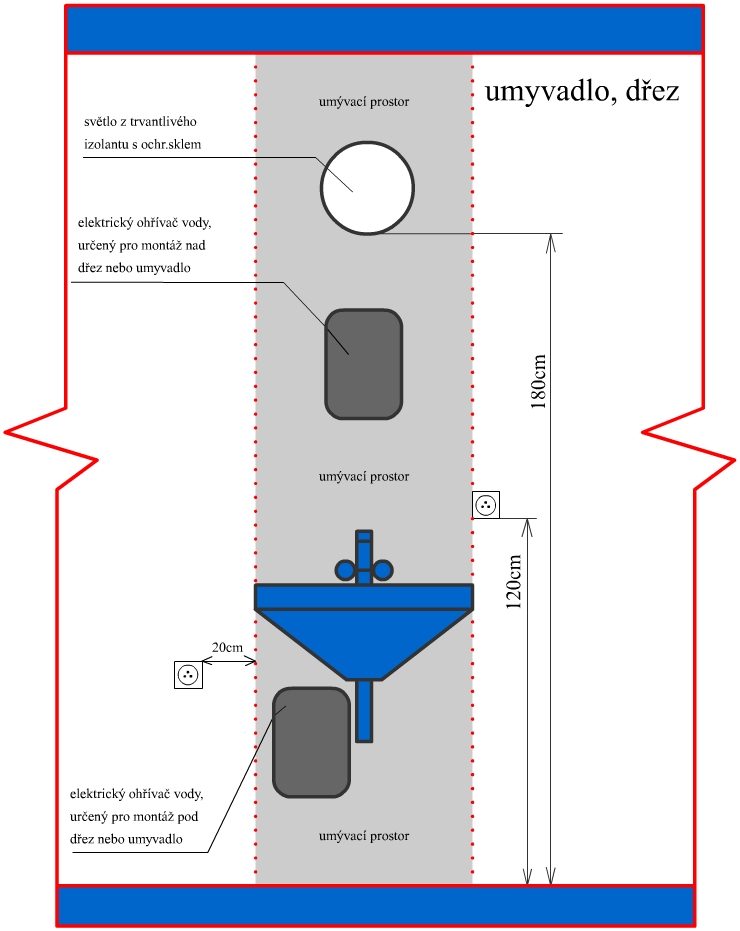

Elektrické zařízení v umývacím prostoru podle obrázku se provádí za
těchto podmínek:
a) Krytí elektrických přístrojů a svítidel a provedení instalace
musí odpovídat vnějším vlivům a zónám místa, ve kterém je umývací
prostor instalován.
b) V umývacím prostoru má být umístěno svítidlo tak, aby jeho spodní
okraj byl alespoň 1,8 m na podlahou. Světelný zdroj svítidla musí
být kryt ochranným sklem. Všechny vnější části svítidla, které jsou
níže než 2,5 m nad podlahou, musí být z trvanlivého izolantu. Je-li
svítidlo umístěno níže než 1,8 m nad podlahou, musí být chráněno
před mechanickým poškozením (např. ochranným košem, nárazu vzdorným
krytem, apod.) a musí být v provedení IP X1. Spodní okraj svítidla
však nesmí být v žádném případě níže
než 0,4 m nad horním okrajem umývadla nebo dřezu. Další spotřebiče
lze v umývacím prostoru instalovat za předpokladu, že jsou pro
použití v umývacím prostoru výrobcem určeny a jejích vlastnosti,
které použití v umývacím prostoru umožňují, jsou typově ověřeny.
Přístroje a zařízení se rozdělují dle příslušného krytí (odolnost proti vnějším vlivům - vlhkosti), které se značí tzv. kódem IP.
Například na přístroji je uvedeno IP21, první číslice "2" určuje stupeň krytí - nebezpečí dotykem. Druhý stupeň znamená, že je zařízení zabezpečeno před dotykem nebezpečného napětí "prstem" a před vniknutím cizích předmětů (malých = ochrana před vniknutím pevných těles větších než 12,5 mm). Druhá číslice označuje stupeň krytí před vniknutím vody. Číslice "1" znamená, že zařízení je chráněno před vodou (kapající = ochrana před kapkami vody dopadajícími svisle). IP kód je někdy rozšířen o další písmena, které dále upřesňují stupeň krytí. Protože zde popisujeme koupelny, zajímá nás pozice druhá a níže uvádíme příslušnou tabulku.
Druhá číslice v označení IP Stupeň krytí před vniknutím vody
IP x0 bez ochrany
IP x1 kapající = ochrana před kapkami vody dopadajícími svisle
IP x2 kapající při sklonu do 15° = ochrana před kapkami vody
dopadajícími pod úhlem do 15° od svislice
IP x3 šikmo dopadající = ochrana před deštěm dopadajícím pod úhlem
do 60° od svislice
IP x4 stříkající = ochrana před stříkající vodou dopadající v
libovolném směru
IP x5 tryskající v libovolném směru = ochrana před tryskající vodou
IP x6 při vlnobití = ochrana před intenzivně tryskající vodou a
vlnobitím
IP x7 při ponoření = ochrana před dočasným ponořením do vody
(omezeno tlakem a časem)
IP x8 při trvalém ponoření pod tlakem = ochrana při trvalém ponoření
do vody (případná vniklá voda nesmí narušit činnost elektrického
zařízení)
Stupně ochrany versus jednotlivé zóny (výtah z normy)
Elektrické zařízení musí mít alespoň tyto stupně ochrany:
- v zóně 0: IP x7
- v zónách 1 a 2: IP x4, s tou výjimkou, že nad nejvyšší úrovní
jakékoliv nesnímatelné sprchové hlavice může být použito IP x2. Ve
všech případech, kde se mohou vyskytnout proudy vody určené pro
čištění v komunálních lázních IP x5.
- v zóně 3 v případech, kdy se mohou vyskytnout proudy vody určené
pro čištění v komunálních lázních IP x5.
poznámka:
Komunální lázně jsou vany a sprchy používané ve školách, továrnách,
sportovních klubech atd. a zahrnují také ty, které slouží obecně
veřejnosti.
Doplňující pospojování - doplňující
pospojování v koupelnách (výtah z normy)
Dalším důležitým prvkem elektroinstalace v koupelnách je doplňující
pospojování.
V koupelnách musí být provedeno místní doplňující pospojování, které
musí spojovat ochranné vodiče spojené s neživými částmi zařízení v
zónách 1, 2 a 3 včetně ochranných vodičů zásuvek a tyto cizí vodivé
části v zónách 0, 1, 2 a 3:
- kovové trubky napájející zařizovací předměty a kovové trubky
odpadů (např. vody, plynu);
- kovové trubky systémů ústředního vytápění a úpravy vzduchu;
- přístupné kovové stavební prvky
POZNÁMKA - Kovové dveřní zárubně, okenní rámy a podobné prvky se
nepovažují za stavební prvky budovy.
- ostatní vodivé předměty, které jsou náchylné k přivedení
potenciálu.
POZNÁMKA - Spojení mezi ochrannými vodiči a cizími vodivými předměty
má být provedeno v těsné blízkosti prostoru, například v
příslušenství, v rozváděči nebo v jiném zařízení. Tento požadavek se
netýká zóny 3 tam, kde je prefabrikovaná sprchová kabina s vlastní
sprchou a systémem
odvodnění instalována v jiné místnosti než v koupelně nebo ve sprše,
například v ložnici. Kovové koupací vany a kovové sprchové vany se
nepovažují za předměty náchylné k přivedení potenciálu za
předpokladu, že jsou izolovaně uložené od stavebních a jiných
vodivých předmětů, které by samy
mohly přivést potenciál. Kde toto není zaručeno, musí se kovové
koupací vany a kovové sprchové vany začlenit do doplňujícího
pospojování.
Doplnění z druhého vydání normy ČSN 33 2000-7-701:
Místní doplňující pospojování musí v souladu s požadavky 415.2
spojit s ochranným vodičem všechny nechráněné vodivé části a všechny
neživé vodivé části upevněných zařízení uvnitř místnosti s koupací
a/nebo se sprchou.
Doplňující ochranné pospojování má být zřízeno vně nebo uvnitř
místnosti s koupací vanou nebo sprchou, avšak nejlépe na vstupu
cizích vodivých částí do místnosti.
Průřez vodiče doplňujícího ochranného pospojování musí být v souladu
s požadavky 543.1.3 HD 60364-5-54.
Příkladem cizích vodivých částí jsou:
- kovové vodovodní potrubí a kovové potrubí odpadů
- kovové části vytápění a kovové části klimatizačního zařízení
- kovové části plynovodu
- přístupné kovové stavební prvky
Kovové potrubí opatřené povlakem z nevodivého plastu není nutno k
doplňujícímu ochrannému pospojování připojovat, pokud na něm nejsou
přístupné vodivé prvky, nebo toto potrubí není připojeno k
přístupným vodivým zařízením.
V případě, že v objektu není hlavní ochranné pospojování zřízeno,
pospojují se k doplňujícímu ochrannému pospojování tyto cizí vodivé
části vstupující do místnosti s vanou nebo sprchou:
- kovové části vodovodu a odpadu
- kovové části vytápění a kovové části klimatizačního zařízení
- kovové části plynovodu
